【轨物方案】三相不平衡曲线:从”盲区”到”可见”的技术升级

某村级分布式光伏电站,装机320kW,投产2年。业主发现,实际年发电量比设计值低了约8%。逐项排查:组件无明显遮挡,逆变器效率正常,线路损耗在合理范围,气象数据与设计年份相近。

问题出在哪里?

最终,一位有经验的运维工程师用电能质量分析仪测了并网柜,发现三相电流不平衡度长期维持在12%-18%,远超国标2%的限值。

电站用了两年的”病态电”,业主全程不知道。

2.1 什么是三相不平衡

电力系统设计的基本假设是三相对称:A、B、C三相的电压幅值相等、相位差均为120°、各相承担的电流相等。这种状态下,系统运行效率最高、设备损耗最小。

三相不平衡,是指三相之间的电压或电流出现显著差异,偏离对称状态。

2.2 不平衡度的量化标准

三相不平衡度有明确的计算公式和标准:

电压不平衡度: εu = (最大相电压 - 三相电压平均值) / 三相电压平均值 × 100%

电流不平衡度: εi = (最大相电流 - 三相电流平均值) / 三相电流平均值 × 100%

国家标准GB/T 15543规定:低压系统三相电压不平衡度应不超过2%,电流不平衡度通常控制在10%以内。

2.3 分布式光伏的不平衡来源

分布式光伏电站有两个天然的不平衡来源:

来源一:单相逆变器随机接入三相线路

农村屋顶、工商业屋顶的分布式光伏,大量使用单相组串逆变器(通常为1-10kW规格)。这些逆变器在安装时被分配到A、B、C三相中的某一相,但分配往往是就近接线,缺乏系统规划。

结果是:A相接了8台逆变器,B相接了5台,C相接了7台。晴天满发时,三相注入电流相差悬殊,不平衡度轻松超过10%。

来源二:台区负荷本身不平衡,光伏叠加放大

低压台区的居民用电本身就是单相负荷,三相之间的用电量存在自然差异。在没有光伏的情况下,这种不平衡通常在可接受范围内。

但光伏并网后,各相注入的发电量叠加在原有负荷不平衡上,往往使问题显著放大——原本轻载相现在叠加了光伏反送电,原本重载相却因光伏接入少而电压偏低,两者共同作用,加剧了不平衡。

2.4 量化现状

根据国内多项配网调研数据:

·       农村低压台区中,三相不平衡度超过2%的比例约为60%-70%

·       在有分布式光伏接入的台区中,这一比例更高,且正午发电高峰时段不平衡最严重

·       部分台区的不平衡度在高峰时段可达20%-30%

三相不平衡的危害不是灾难性的,它是温水煮青蛙式的——慢慢地、持续地消耗设备寿命和发电收益。

3.1 变压器额外损耗,寿命缩短

三相不平衡时,变压器绕组中会出现负序电流。负序电流产生的旋转磁场与正序磁场方向相反,形成制动效应,在铁芯中产生额外的涡流损耗和磁滞损耗。

量化影响:不平衡度为10%时,变压器损耗约增加3%-5%;不平衡度达20%时,额外损耗可超过10%。长期运行下,变压器绕组温度偏高,绝缘老化加速,寿命缩短。

3.2 逆变器效率下降,甚至触发保护停机

逆变器并网控制算法基于三相对称假设设计。当电网电压不平衡时,逆变器的电流控制环路需要额外补偿,导致:

·       输出电流谐波含量增加

·       MPPT(最大功率点跟踪)效率下降

·       严重时触发逆变器过压或欠压保护,直接停机

停机就是直接的发电量损失,而且往往找不到原因——逆变器告警日志只显示“电网异常”,运维人员习惯性认为是电网问题,不会往三相不平衡方向查。

3.3 重载相线路过热,轻载相电压偏高

三相不平衡意味着三相电流不等。重载相电流偏大,线路发热增加,长期运行下线缆绝缘老化加速。与此同时,轻载相因注入电流多(光伏发电)而电压偏高,可能超出设备允许范围,造成连接设备损耗增加。

3.4 中性线电流异常,增加系统风险

理想三相平衡时,中性线电流为零。不平衡时,中性线承载不平衡电流,严重情况下中性线电流可接近甚至超过相线电流,导致中性线过热,这是低压配电系统中一个严重的安全隐患。

与逆变器、组串这些有完善监控体系的设备不同,三相不平衡在绝大多数分布式光伏电站里没有实时监测。

4.1 传统监测的盲区

 业电能质量分析仪价格贵、用法复杂。 一台符合IEC 61000-4-30标准的电能质量分析仪,采购成本数万元,需要专业人员操作,不可能装在每个并网柜里长期运行。

现有逆变器监控系统不关注电网侧三相状态。 逆变器监控平台主要采集逆变器侧数据(发电量、组串电流、温度),对并网点的电网侧三相状态基本没有监测。

人工巡检无法捕捉时变特性。 三相不平衡在一天内随负荷和光照变化剧烈——早晚负荷重、光伏少,不平衡较小;正午光伏满发、负荷轻,不平衡最大。一次人工测量只能看到某一时刻的状态,无法反映全天规律。

结果是:大量分布式光伏电站在三相长期不平衡的状态下运行,业主看着每天的发电量曲线”感觉还行”,实际上持续承受着无声的效率损失。

4.2 曲线的价值:从“快照”到”全程”

三相不平衡曲线,就是连续采集三相电压、电流数据,实时计算不平衡度,绘制成时间序列曲线。

曲线的价值在于揭示规律:

1.       发现时段规律:哪个时段不平衡最严重?是正午满发时段,还是早晚负荷切换时段?不同时段的规律对应不同的干预策略。

2.       发现趋势变化:不平衡度是在恶化还是改善?新装机组的接入是否影响了台区平衡?曲线趋势可以回答这些问题。

3.       关联分析:不平衡度曲线与发电功率曲线、温度曲线叠加分析,可以发现深层次的因果关系。例如,某相温度持续偏高,同时电流不平衡度也偏高,很可能该相存在接触不良叠加负荷不平衡的双重问题。

4.       预测性维护:根据历史曲线建立基线,当实时数据偏离基线时提前预警,给运维人员留出干预时间。

5.1 核心思路:利用现有电表数据

三相不平衡的计算并不复杂。只需要实时采集三相电压和三相电流,就可以计算出不平衡度。

关键在于数据从哪里来。

并网柜里已经安装了经过认证的电能表,这块表实时采集三相电压、三相电流、功率等参数,通过RS485接口支持Modbus RTU通信。这些数据本来就有,只是没有被充分利用。

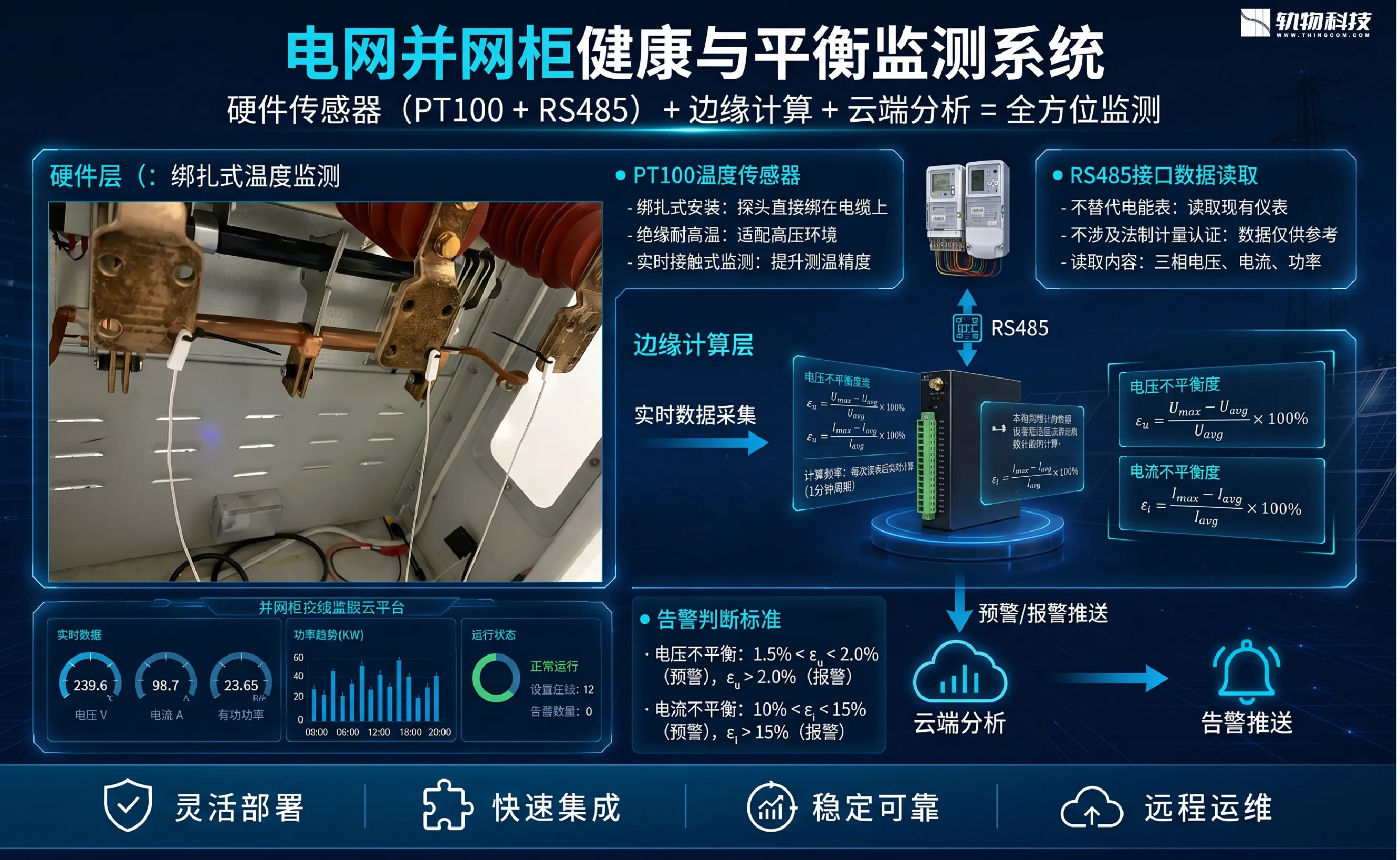

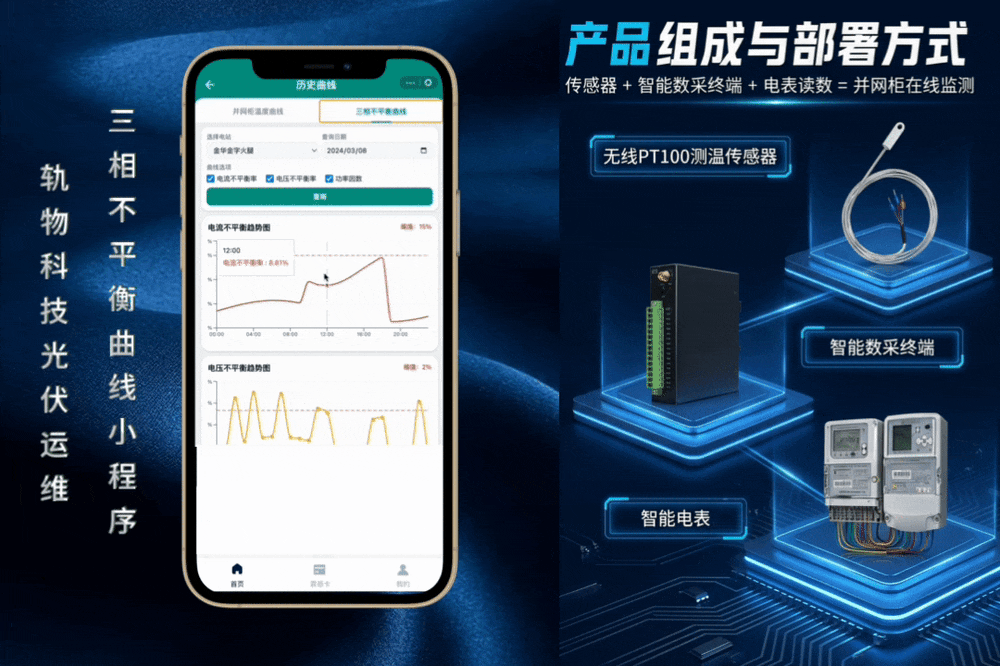

5.2 软硬件一体化架构

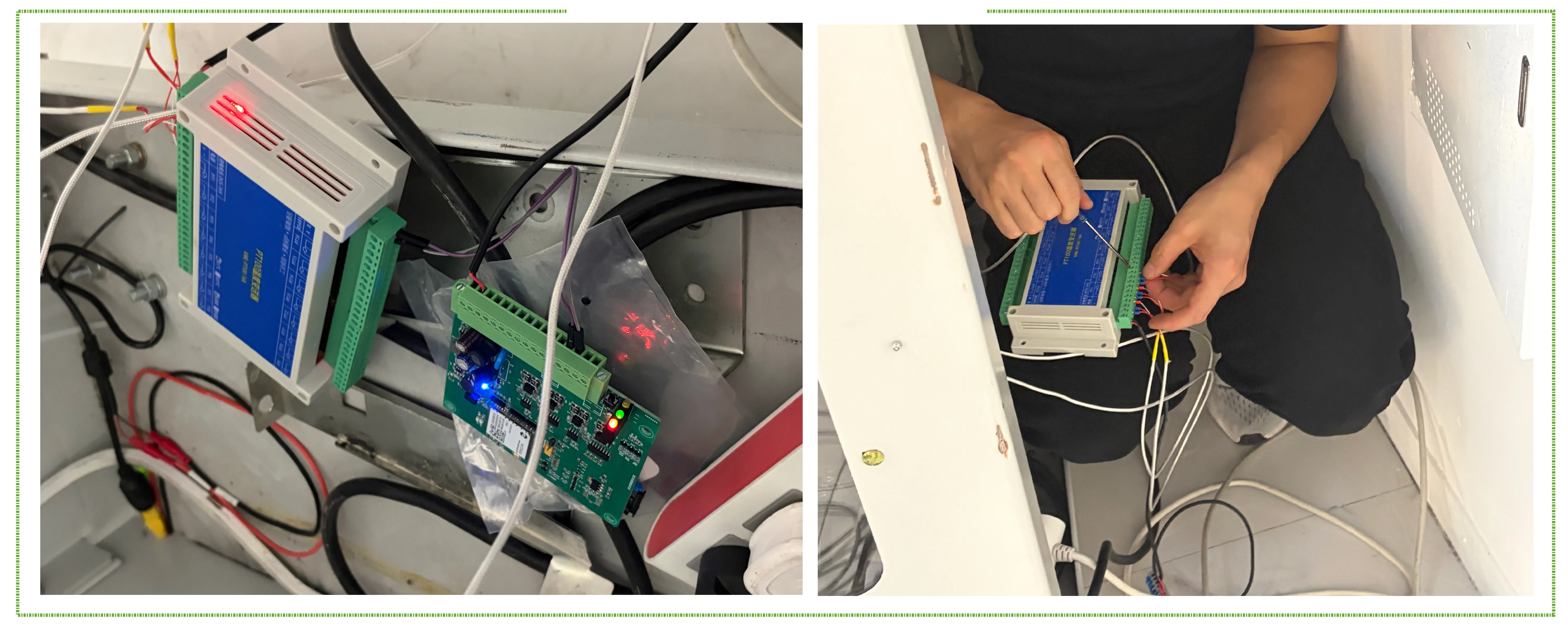

在并网柜内增加一台数据采集终端,通过RS485读取电能表数据,在本地做边缘计算,实时输出不平衡度,超阈值立即告警——这套方案的核心是软硬件一体化:

硬件层:PT100温度传感器 + RS485电能表读取

·       PT100传感器:绑扎式安装,探头直接绑在电缆上,绝缘耐高温

·       RS485接口:读取现有电能表的三相电压、电流、功率数据

·       不替代电能表,不涉及法制计量认证

边缘计算层:本地实时计算

·       电压不平衡度:εu = (Umax - Uavg) / Uavg × 100%

·       电流不平衡度:εi = (Imax - Iavg) / Iavg × 100%

·       计算频率:每次读表后实时计算(1分钟周期)

·       告警判断:电压不平衡度>1.5%预警、>2%报警;电流不平衡度>10%预警、>15%报警

通信层:4G/MQTT上报

·       实时数据每60秒上报

·       告警事件实时触发上报

·       断网时本地缓存,网络恢复后自动补传

平台层:云端看板

·       三相不平衡曲线实时绘制

·       历史数据查询和导出

·       告警记录和处理状态跟踪

5.3 软硬件一体化的核心价值

一台设备,一个平台,消除数据孤岛。

传统的监测方案往往是:测温仪是一个系统,电能质量分析仪是另一个系统,通信模块是第三个系统。三套系统各有各的APP、各有各的告警规则,运维人员要在三个系统之间来回切换。

更要命的是,数据之间无法对话——温度数据在A系统,三相不平衡数据在B系统,功率因数数据在C系统。你做不了关联分析:温度快速上升,同时功率因数也在下降,这两个信号叠加,大概率是回路出了问题。但三套系统之间没有对话。

软硬件一体化的核心价值,就是打通数据链路:

·       数据同源:温度、电量、三相不平衡、功率因数,全部来自同一台设备

·       时序对齐:所有数据的采集时间戳统一,便于关联分析

·       告警联动:一个平台统一管理所有告警,避免信息碎片化

监测只是第一步,更重要的是用数据指导改善行动。

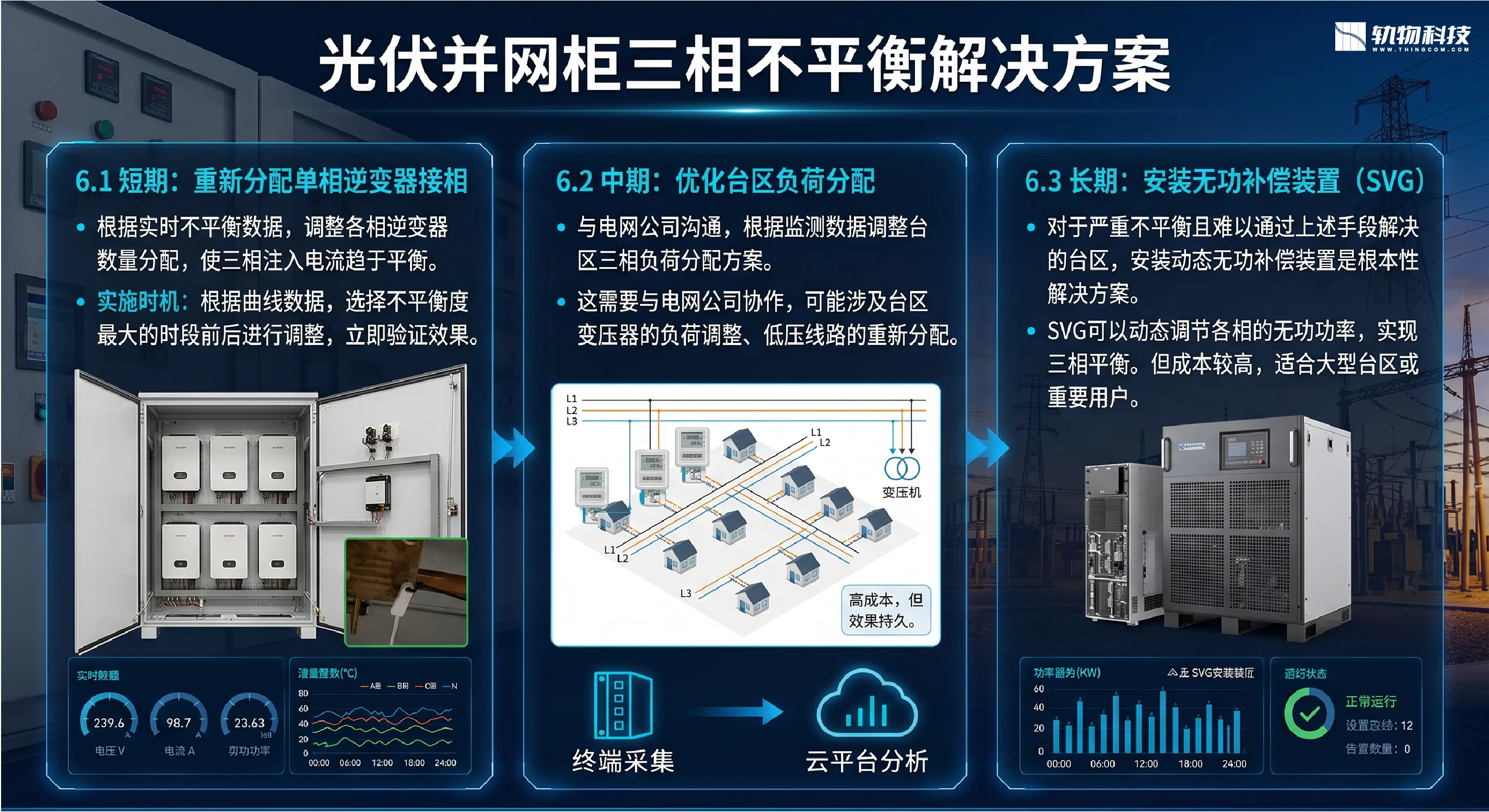

6.1 短期:重新分配单相逆变器接相

根据实时不平衡数据,调整各相逆变器数量分配,使三相注入电流趋于平衡。

具体操作:打开并网柜,查看各单相逆变器的接相情况,将重载相的逆变器改接到轻载相。这是成本最低、效果最直接的干预手段。

实施时机:根据曲线数据,选择不平衡度最大的时段前后进行调整,立即验证效果。

6.2 中期:优化台区负荷分配

与电网公司沟通,根据监测数据调整台区三相负荷分配方案。

这需要与电网公司协作,可能涉及台区变压器的负荷调整、低压线路的重新分配。成本较高,但效果持久。

6.3 长期:安装无功补偿装置(SVG)

对于严重不平衡且难以通过上述手段解决的台区,安装动态无功补偿装置是根本性解决方案。

SVG可以动态调节各相的无功功率,实现三相平衡。但成本较高,适合大型台区或重要用户。

7.1 运维模式转变

传统运维是”事后报修”:设备坏了才知道,停电损失已经发生。

有了三相不平衡曲线监测,运维变成”主动预警”:超标即告警,提前干预,避免损失。

从“等它坏”到“看它要坏”,运维效率显著提升。

7.2 差异化服务能力

对于运维服务商来说,三相不平衡监测是差异化服务能力的体现。

大多数运维商还在用人工巡检的方式,你已经实现了数字化监测。这个差距在竞标、续约时会转化为竞争优势。

7.3 长期客户粘性

一旦电站业主习惯了实时监测、主动预警的运维服务,就很难再回到人工巡检的模式。

这创造了长期客户粘性,有利于运维商的续约和口碑传播。

7.4 测点布置原则

·       关键节点优先:接线端子、电缆接头、母线连接处

·       三相均衡布置:A/B/C三相均需监测,便于横向对比

·       进出线兼顾:进线和出线均需监测,便于故障定位

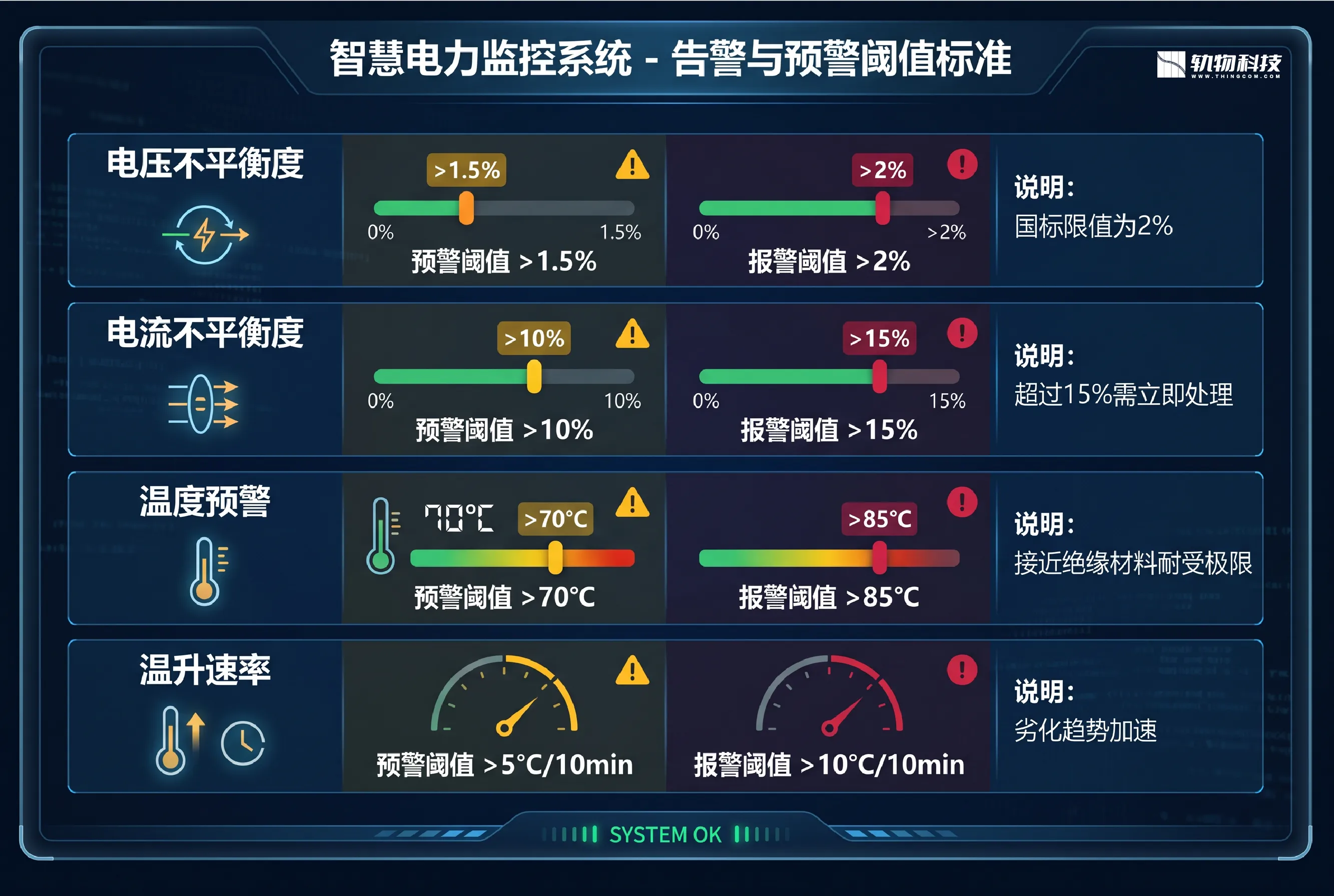

7.5 告警阈值设置

7.6 数据分析周期

·       每日:查看三相不平衡曲线是否有异常峰值

·       每周:分析不平衡度基线变化趋势

·       每月:生成不平衡度分析报告,评估台区健康状态

·       季度:对比同类型电站数据,优化告警阈值

三相不平衡不会让电站立刻停机,它的危害是隐性的、累积的——多损耗几度电、多老化几天、多报几次警。单独看,每一项都不严重;叠加计算,数年下来是一笔不小的损失。

三相不平衡曲线监测,实现了从看不见”到看得见”的升级,从事后报修”到主动预警”的转变。

轨物科技的软硬件一体化方案,一台设备完成温度、电量、三相不平衡、功率因数的统一采集,消除数据孤岛,为光伏运维商提供开箱即用的数字化工具。

让数据说话,比等问题暴露要便宜得多。
