随着“双碳”目标推进，光伏电站向规模化、集约化发展，电站布局逐渐向偏远地区、复杂 terrain（如山地、戈壁）延伸。作为光伏电站的核心计量设备，电表数据采集的准确性、实时性、安全性直接影响电站运维效率与发电收益分析。传统人工抄表模式面临三大痛点：

• 地理制约：电站分布广、设备位置偏远，人工巡检耗时费力（单次抄表耗时较传统方式提升60%以上）；
• 安全风险：光伏设备带电运行，人工近距离抄表存在触电风险，尤其在恶劣天气（如雷雨、高温）下风险加剧；
• 数据滞后：人工抄表周期长（日/周级），无法实时反映设备运行状态，故障响应延迟（平均故障发现时间超4小时），导致发电量损失。

针对上述痛点，杭州轨物科技有限公司（以下简称“轨物科技”）基于工业物联网（IIoT）技术，推出红外抄表数据采集装置，通过非接触式数据采集、4G全网通传输、智能云平台分析，为光伏电站提供全场景、高可靠的数据采集与智能化管理解决方案。

2.1 系统组成与技术原理

红外抄表装置由4G DTU数据传输单元、工业级红外读表器、高增益4G天线、宽域AC-DC电源四部分组成，形成“感知-传输-处理-应用”全链路闭环（如图1）。

• 红外读表器：采用940nm波长红外发射/接收模块，支持DL/T645-2007、DL/T645-1997、DL/T698.45三种主流电表协议，覆盖98%以上光伏电站电表品牌（如正泰、德力西、林洋等）；

• 4G DTU：内置低功耗ARM Cortex-A7嵌入式处理器，搭载高通全网通通信芯片（支持4G/3G/2G fallback），实现数据毫秒级响应；

• 云平台联动：通过轨物ThingCom物联网平台，数据实时上传至云端，支持手机小程序、Web端双端访问，实现远程抄表、报表生成、故障预警。

2.2 核心技术参数与难点攻克

2.2.1 强环境适应性设计

光伏电站环境复杂（极端温度、电磁干扰、粉尘），装置通过以下技术保障稳定性：

• 宽温域工作：-25℃～+75℃（典型光伏电站组件背面温度可达70℃），-40℃～+85℃存储温度，适应光伏区夏季高温与冬季低温；

• 工业级防护：铸铝外壳（IP65防护等级），抗振动（10-500Hz，0.5mm位移）、防电磁干扰（IEC 61000-6-2工业EMC标准），在光伏逆变器、汇流箱等强电磁设备旁稳定工作；

• 反接保护：电源输入9-26V宽压范围，支持24V工业电源（光伏电站常用AC/DC电源模块），避免因电源波动导致设备损坏。

2.2.2 红外信号远距离与广角采集

光伏电站电表通常安装于逆变器柜、汇流箱内，空间狭小且存在遮挡装置通过以下技术解决红外信号衰减问题：

• 90°广角红外覆盖：红外发射/接收模块支持上下左右各45°角度调整，解决柜内电表红外窗口偏移问题（传统装置角度多≤30°）；

• 5米超距传输：采用高灵敏度红外接收管（灵敏度-25dBm），在室内环境光下通信距离可达5米（传统装置多≤3米），满足光伏电站1.5-2米标准柜安装高度需求；

• 智能对焦算法：内置红外信号强度检测（RSSI）功能，自动调节发射功率，实现“亮灯对黑灯、黑灯对亮灯”精准对准（电表红外窗口多为黑色背光或亮灯指示），误码率＜10⁻⁶。

2.2.3 多协议兼容与数据解析精度

光伏电站电表品牌、型号差异大，装置通过以下技术实现“即插即用”：

• 协议自适应识别：支持DL/T645-2007（新规电表）、DL/T645-1997（老旧电表）、DL/T698.45（智能费控电表）协议，通过电表特征码自动匹配协议类型，无需人工配置；

• 多维度数据采集：可读取正向有功总电能、反向有功总电能、费率区（峰/平/谷）电能、实时功率等12项关键参数，数据精度达0.5S级（符合GB/T 17215.211-2020标准）；

• 数据缓存机制：内置32MB Flash存储器，在4G信号异常时（偏远地区信号盲区）可缓存72小时数据（按1分钟/次频率），信号恢复后自动补传，数据丢失率为0。

3.1 系统部署流程

轨物红外抄表装置在光伏电站的部署遵循“轻量化、标准化”原则，单站部署时间＜2小时（传统人工抄表改造需1-2天），具体流程如下：

• 设备安装：将红外读表器通过磁吸支架固定于电表柜门内侧，红外发射口对准电表红外窗口（误差＜5°）；
• 接线连接：AC-DC电源输入（220V AC转24V DC）接入4G DTU，红外读表器通过RS485总线连接DTU（支持星型/总线型拓扑，最多挂接32台电表）；

​​​​​​​

• 网络配置：通过ThingCom小程序扫描设备二维码，自动绑定4G网络（支持中国移动/联通/电信），配置云端服务器地址；
• 数据调试：远程下发抄表指令，验证数据上传成功率（目标≥99.9%），生成初始计量报表。

3.2 核心应用场景

3.2.1 实时电量监测与发电量分析

通过轨物云平台对光伏电站发电数据进行分钟级采集，实时监控：

• 组件-逆变器-汇流箱-电表全链路电量数据，计算“发电量损失比”（如汇流箱至逆变器段损耗率正常值≤1%，超阈值则触发线缆故障预警）；

• 动态发电曲线：生成“日/周/月发电量趋势图”，结合光照强度数据（接入气象传感器），评估电站发电效率（如PR值实时计算，若低于85%则告警）。

​​​​​​​

3.2.2 故障预警与智能运维

基于电表数据异常诊断，实现故障“主动发现-派单-处理”闭环：

• 设备故障预警：当电表“反向有功电能”突降（或归零）时，判断逆变器停机；当“正向有功电能”增长率为负时，判断组件逆流故障；

• 远程抄表指令下发：运维人员通过小程序远程触发“即时抄表”，无需现场即可诊断电表通信异常（如红外对偏、协议不匹配）；

• 运维工单系统：平台自动生成故障工单，包含故障位置、设备ID、建议处理方案，派单至运维人员手机，平均故障响应时间缩短至30分钟内。

3.2. 电力交易与数据合规支持

针对光伏电站参与“绿电交易”“电网调度”场景，装置提供可溯源、加密级数据：

• 数据加密传输：采用AES-256加密算法，电表原始数据经DTU加密后上传云端，符合《电力监控系统安全防护规定》（发改委14号令）；

• 交易报表自动生成：按电网公司要求的格式（如Excel、CSV）自动生成“月度上网电量报表”“峰谷电量统计”，支持一键导出，减少人工填报误差；

• 数据审计追溯：云端存储历史数据达10年，满足电力审计需求，避免因数据缺失导致交易纠纷。

​​​​​​​

4.1 经济效益

• 运维成本降低：单10MW光伏电站传统人工抄表需2名运维人员/周，年成本约20万元；采用红外抄表后，人工巡检频次降至1次/月，年成本降至5万元，运维成本降低75%；

• 发电量提升：故障响应时间从4小时缩短至30分钟，单次故障可减少发电量损失（按10MW电站、故障时功率8MW计算）：8MW×3.5h=28万度电，若年故障频次12次，年减少损失336万度电，按0.45元/度计，年增收益151.2万元。

​​​​​​​

4.2 安全与效率效益

• 安全事故消除：非接触式抄表避免运维人员带电操作，彻底杜绝触电风险（光伏电站人工抄表触电事故率约3起/年/百万千瓦）；

• 数据准确率提升：人工抄表误差率约2%（读数、录入错误），红外抄表数据准确率达99.99%，确保电量计量零争议。

​​​​​​​

某光伏电站位于山东省，装机20MW，包含12个逆变器单元、300台组串式逆变器，电表分布在12个逆变器房。采用轨物红外抄表装置后：

• 部署效率：全站12个单元部署耗时4人×4小时=16人时（传统人工需4人×3天=96人时）；

• 数据实时性：电表数据上传周期1分钟/次，故障响应时间从平均5.2小时降至28分钟；

• 收益提升：年减少因故障导致的发电量损失约672万度电，年增收益302.4万元，运维成本降低60万元/年。

​​​​​​​

轨物科技红外抄表装置凭借强环境适应性、广角红外采集、多协议兼容三大核心技术，解决了光伏电站数据采集的“远、险、杂”难题，实现了从“被动抄表”到“主动监控”、从“人工驱动”到“数据驱动”的运维模式升级。

未来，随着光伏电站“无人化”趋势演进，轨物科技将进一步融合边缘计算（在DTU端实现数据本地预处理）、AI算法（基于历史数据预测电表故障），为光伏电站提供更智能、更高效的全生命周期管理方案。

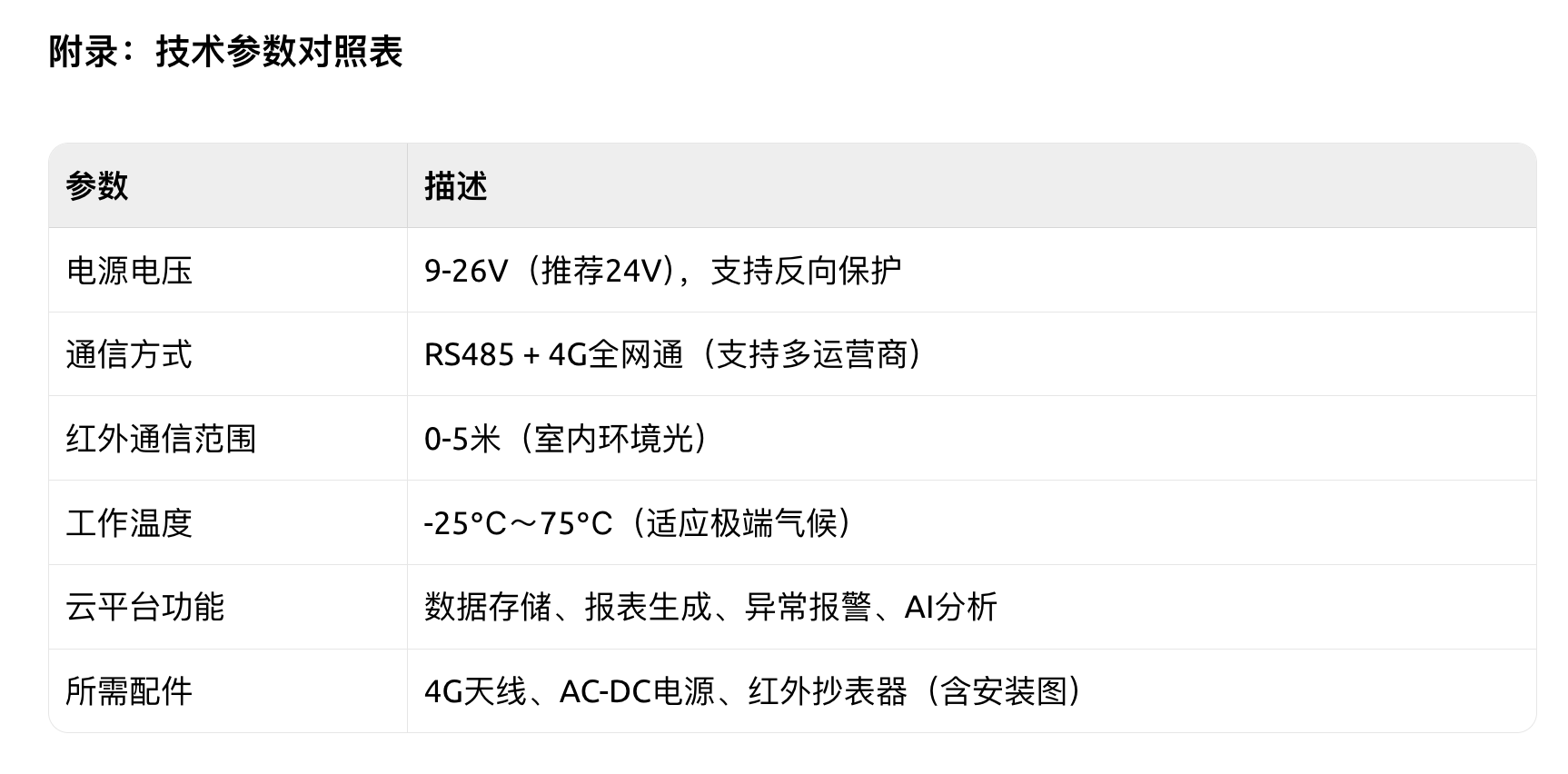

（注：本文技术参数及应用方案基于轨物科技《红外抄表装置使用说明书V1.0》，具体部署以现场实际情况为准。）
